Манометры








Стандартное исполнение

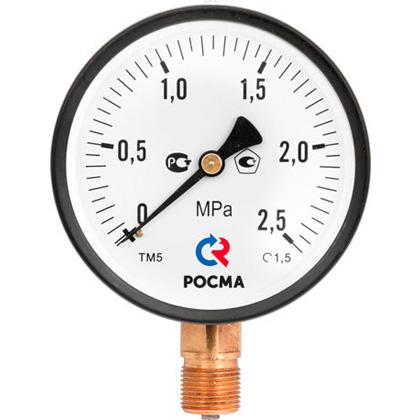

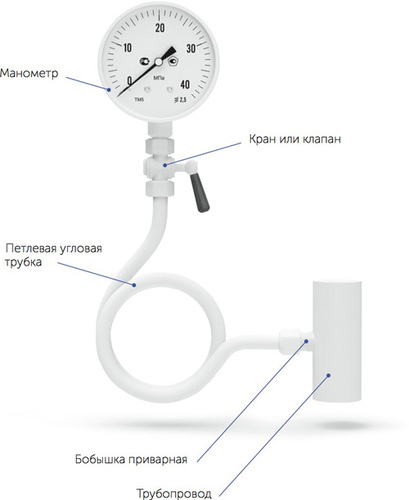

Манометр стандартный используется для измерения избыточного, вакууметрического давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Корпус манометров в стандартном исполнении выполнен из стали, механизм — из латунного сплава. Принцип действия манометров основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку манометра.

Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляция, машиностроение.

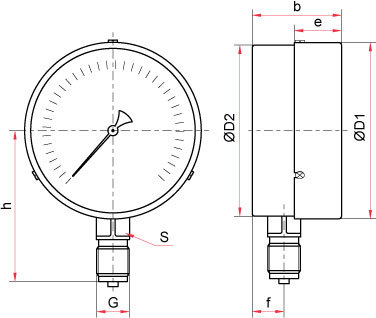

Диаметр корпуса
40, 50, 63, 100, 150 мм

Класс точности
Ø100, 150 1,5
Ø63 1,5; 2,5
Ø40, 50 2,5

Диапазон показаний давлений
ТМ 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40* / 60** МПа
ТВ* -0,1…0 МПа
ТМВ* -0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа
* — кроме O50
** — кроме O63

Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅗ шкалы
Кратковременная нагрузка: 110% шкалы

Рабочая температура
Окружающая среда: -60…+60 °C
Измеряемая среда: до +150 °C

Корпус
IP40, сталь, цвет черный

Кольцо
Сталь, цвет черный

Чувствительный элемент
Медный сплав

Трибко-секторный механизм
Медный сплав

Циферблат
Алюминий, шкала черная на белом фоне

Стекло
Инструментальное

Штуцер
Латунь

Присоединение
Радиальное или осевое (O150 — только радиально)

Резьба присоединения
Ø100, 150 G½, M20×1,5
Ø50, 63 G¼, M12×1,5
Ø40 G⅛, M10×1, NPT⅛

Марка стали
Корпус, кольцо — сталь 10

Межпроверочный интервал
2 года

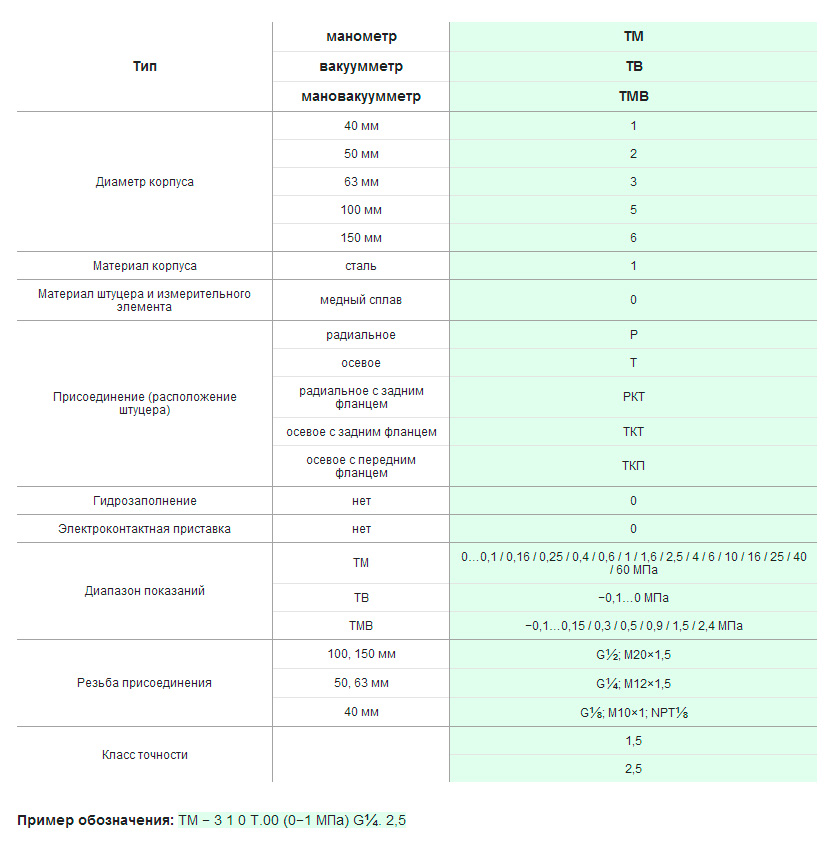

Тип
Диаметр корпуса
Класс точности
Пределы измерений (кгс/см², *0,1МПа)
Подключение
Цена с НДС, руб.
Резьба
Штуцер
ТМ-110
40
2,5
0…1 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 / 160 / 250 / 400
М10×1 или G⅛
радиальный или осевой
148
ТМ-210
50
2,5
0…1 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 / 160 / 250
М12×1,5 или G¼
радиальный или осевой
148
ТМ-310
63
2,5
0…1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60
М12×1,5 или G¼
радиальный или осевой
170
0…100 / 160 / 250 / 400 / 600
185
1,5
0…1 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60
198
0…100 / 160 / 250 / 400 / 600
215
ТМ-510
100
1,5
0…1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60
М20×1,5 или G½
радиальный
345
осевой
395
0…100 / 160 / 250 / 400 / 600
радиальный
420
осевой
480
ТМ-610
150
1,5
0…1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60
М20×1,5 или G½
радиальный
465
0…100 / 160 / 250 / 400 / 600
495
