Манометры








Котловые

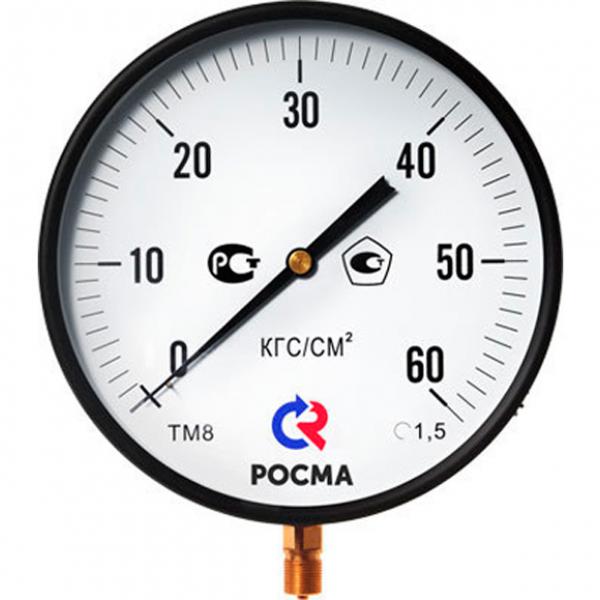

Манометр котловой предназначен для измерения давления в жидких и газообразных, не вязких и не кристаллизирующихся измеряемых средах, с температурой до 150 °C, неагрессивных к медным сплавам. Манометр может эксплуатироваться при температуре окружающей среды от -60 °C до +60 °C. Увеличенный диаметр корпуса (250 мм) и крупная, четкая шкала позволяют считывать показания на большом расстоянии от прибора. Класс точности манометров данной серии — 1,5. Степень защиты соответствует IP40. Приборы имеют радиальное присоединение.

Котловые манометры широко применяются в системах теплоснабжения и на объектах теплоэнергетики.

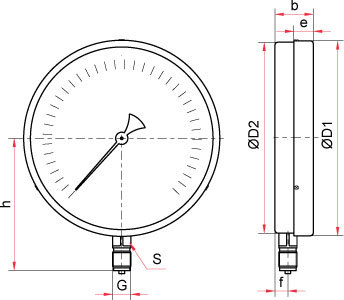

Диаметр корпуса
250 мм

Класс точности
1,5

Диапазон показаний давлений
0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 МПа

Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅖ шкалы
Кратковременная нагрузка: 110% шкалы

Рабочая температура
Окружающая среда: -60…+60 °C
Измеряемая среда: до +150 °C

Корпус
IP40, сталь, цвет черный

Кольцо
Сталь, цвет черный

Чувствительный элемент
Медный сплав

Трибко-секторный механизм
Медный сплав

Циферблат
Алюминий, шкала черная на белом фоне

Стрелка
Алюминий черного цвета

Стекло
Инструментальное

Штуцер
Латунь

Присоединение
Радиальное

Резьба присоединения
M20×1,5

Марка стали
Корпус, кольцо — сталь 10

Межпроверочный интервал
2 года

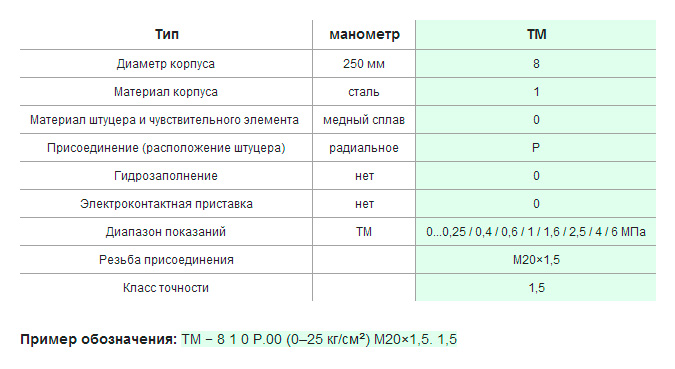

Тип
Диаметр корпуса
Класс точности
Пределы измерений кгс/см², *0,1МПа)
Подключение
Цена с НДС, руб.
Резьба
Штуцер
ТМ-810
250
1,5
0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60
M20×1,5
радиальный
1520
