Манометры








Виброустойчивые

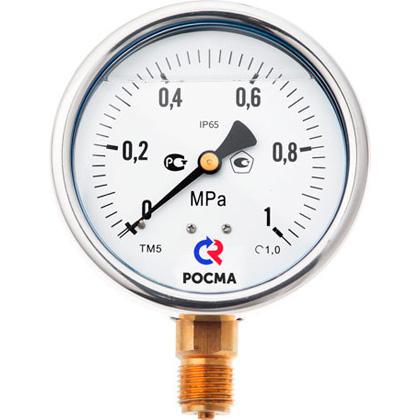

Промышленный виброустойчивый манометр выполнен в корпусе из нержавеющей стали. Применяется для измерения давления неагрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 150 °C. Этот тип манометра может использоваться в условиях повышенной вибрации и при измерении переменного давления.

Повышенная устойчивость к воздействию окружающей среды — степень защиты приборы IP54.

При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом. Манометр с глицерином может эксплуатироваться при температуре окружающей среды до -20 °C, а при наполнении силиконом — до -40 °C.

Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, энергетика, машиностроение.

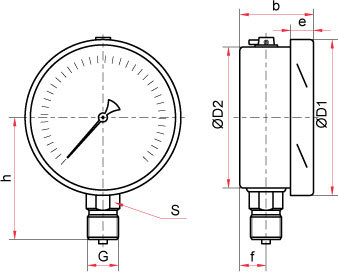

Диаметр корпуса
50*, 63, 100, 150 мм

Класс точности
100, 150 1
63 1,5
50* 2,5

Диапазон показаний давлений
ТМ 0...0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100** МПа
ТВ*** -0,1…0 МПа
ТМВ*** -0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа
** — только для O63
*** — кроме O50

Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы

Рабочая температура
Окружающая среда:
-20…+60 °C (глицерин)
-40…+60 °C (силикон ПМС-50)
-60…+60 °C (силикон ПМС-5)*
-60…+60 °C (без заполнения)
Измеряемая среда:
до +150 °C (без заполнения)
до +100 °C (с заполнением)

Корпус
IP65, нержавеющая сталь

Кольцо
Нержавеющая сталь
Ø100, 150 — байонетное
Ø50*, 63 — завальцованное

Чувствительный элемент
Медный сплав

Трибко-секторный механизм
Медный сплав

Циферблат
Алюминий, шкала черная на белом фоне

Стекло
Пластиковое безопасное

Штуцер
Латунь

Присоединение
Радиальное — Ø все;
Осевое — Ø50*, 63, 100;
Эксцентрическое — Ø100

Резьба присоединения
Ø100, 150 G½, M20×1,5
Ø63 G¼, M12×1,5
Ø50* G⅛, G¼

Марка стали
Корпус, кольцо — 08Х18Н10

Межпроверочный интервал
2 года

* — под заказ

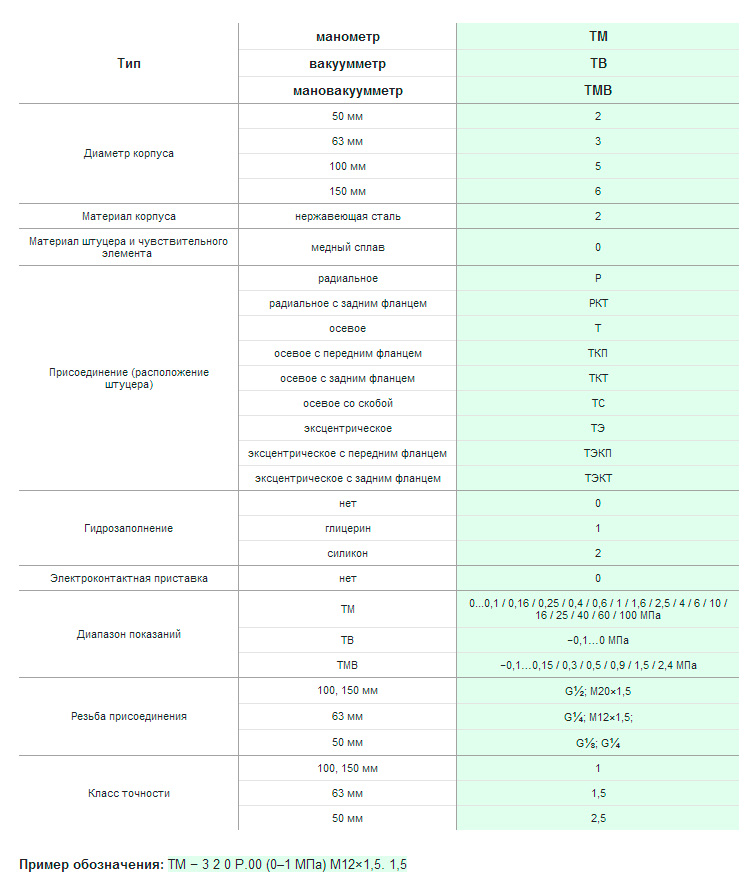

Тип Диаметр корпуса Класс точности Пределы измерений (кгс/см², *0,1МПа) Подключение Цена с НДС, руб.
Резьба Штуцер
ТМ-220 (под заказ) 50 2,5 0…1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 G⅛ или G¼ радиальный или осевой 365
0…100 / 160 / 250 / 400 / 600 435
ТМ-320 63 1,5 0…1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 М12×1,5 или G¼ радиальный или осевой 415
0…100 / 160 / 250 / 400 / 600 475
0…1000 G¼ радиальный 595
ТМ-520 100 1 0…1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 М20×1,5 или G½ радиальный или осевой  930
0…100 / 160 / 250 / 400 / 600 1115
ТМ-620 150 1 0…1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 М20×1,5 или G½ радиальный 1265
0…100 / 160 / 250 / 400 / 600 1520
