Термоманометры








Осевое присоединение

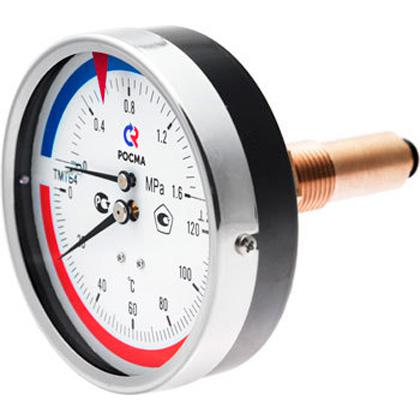

Термоманометр осевой предназначен для одновременного измерения температуры и избыточного давления неагрессивных к медным сплавам сред.

Область применения: системы отопления, водоснабжение, бойлеры, паровые котлы и т.д.

Термоманометр — комбинированный прибор, для измерения давления и температуры.

Для визуального контроля основных параметров теплоносителя (давления и температуры) как правило, применяют манометр и термометр. Попытка объединить эти два прибора привела к созданию комбинированного прибора, получившего название «термоманометр».

Конструктивно термоманометр ТМТБ объединяет деформационный манометр и биметаллический термометр. Темоманометры имеют циферблат с двумя шкалами и две указательных стрелки. Одна шкала служит для отсчета давления, другая — температуры. Компания «РОСМА» выпускает термоманометры двух типоразмеров: диаметром корпуса 80 и 100 мм. По расположению штуцера термоманометры могут быть осевыми и радиальными. Длина погружной части также может варьироваться по заказу потребителя. Все термоманометры комплектуются защитным клапаном.

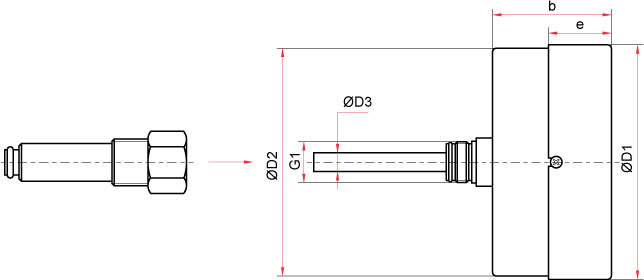

Конструкция

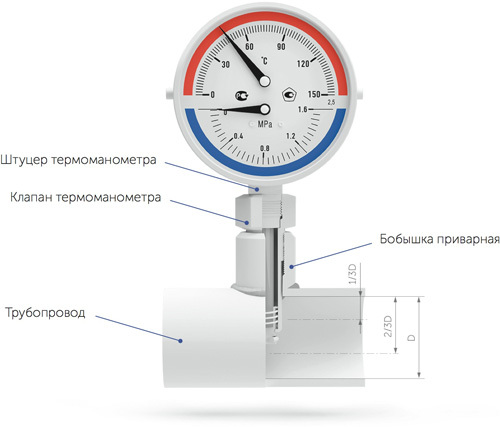

Термоманометр объединяет в одном корпусе манометр и термометр, имеет две шкалы — давления и температуры. Прибор комплектуется клапаном, позволяющим демонтировать термоманометр без разгерметизации системы.

Диаметр корпуса
80, 100 мм

Класс точности
2,5

Диапазоны показаний температур
0…120 / 150 °С

Диапазон показаний давлений
0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 МПа

Рабочая температура
Окружающая среда: −60…+60 °C
Измеряемая среда: до +150 °C

Корпус
IP40, cталь, цвет черный

Кольцо
Хромированная сталь

Чувствительный элемент
Медный сплав

Трибко-секторный механизм
Медный сплав

Клапан
Медный сплав

Циферблат
Алюминий, шкала черная на белом фоне, с цветовым разделением секторов измерения температуры и давления

Стекло
Инструментальное

Штуцер
Медный сплав

Длина погружной части, мм
46, 64, 100 мм

Присоединение
Осевое

Резьба присоединения
G½ (на клапане)

Межпроверочный интервал
2 года

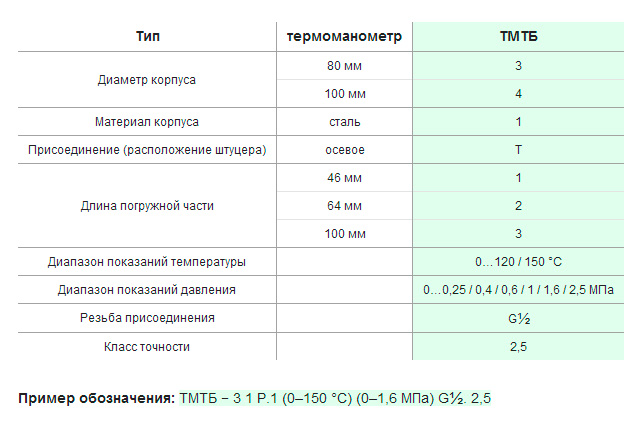

Тип Диаметр корпуса Класс точности Пределы измерений (давление / температура) Подключение Цена с НДС, руб.
Резьба Штуцер
ТМТБ-3 80 2,5 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 МПа
0…+120 / 150 °C
осевой, с клапаном 585
ТМТБ-4 100 715
