Манометры








Коррозионностойкие виброустойчивые

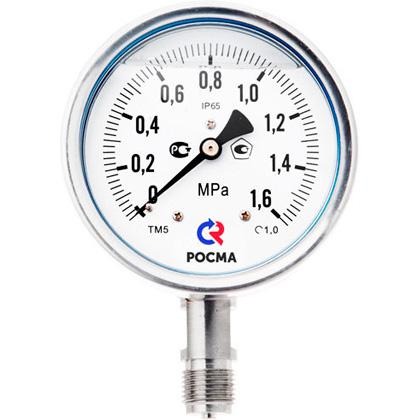

Манометр коррозионностойкий выполнен полностью из нержавеющей стали. Применяется для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 200 °C.

Эти промышленные манометры могут использоваться в условиях агрессивной окружающей среды, повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды — степень защиты приборы IP54 или IP65.

Может использоваться в сборе с разделителем сред.

При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом.

Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.

Диаметр корпуса
ТМ 40, 50, 63, 100, 150 мм
ТВ, ТМВ 63, 100, 150 мм

Класс точности
Ø100, 150 1
Ø63 1,5
Ø40, 50 2,5

Диапазон показаний давлений
ТМ (Ø40, 50) 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 МПа
ТМ (Ø63, 100, 150) 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100* МПа
ТВ -0,1…0 МПа
ТМВ -0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа * — только для Ø100, 150 мм

Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы

Рабочая температура
Окружающая среда:
-20…+60 °C (глицерин)
-40…+60 °C (силикон ПМС-50)
-60…+60 °C (силикон ПМС-5) — под заказ
-60…+60 °C (без заполнения)
Измеряемая среда:
до +200 °C (без заполнения)
до +100 °C (с заполнением)

Корпус
IP65, нержавеющая сталь

Кольцо
Нержавеющая сталь Ø100, 150 — байонетное
Ø40, 50, 63 — завальцованное

Чувствительный элемент
Нержавеющая сталь

Трибко-секторный механизм
Нержавеющая сталь

Циферблат
Алюминий, шкала черная на белом фоне

Стрелка
Алюминий черного цвета

Стекло
Пластиковое безопасное

Штуцер
Нержавеющая сталь

Присоединение
Радиальное — Ø все;
Осевое — Ø40, 50, 63;
Эксцентрическое — Ø100, 150

Резьба присоединения
Ø100, 150 G½, M20×1,5
Ø63 G¼, M12×1,5
Ø50 G¼
Ø40 G⅛, NPT⅛ (под заказ)

Марка стали
Корпус, кольцо и механизм — 08Х18Н10
Штуцер и чувствительный элемент — 03Х17Н14М2

Межпроверочный интервал
2 года

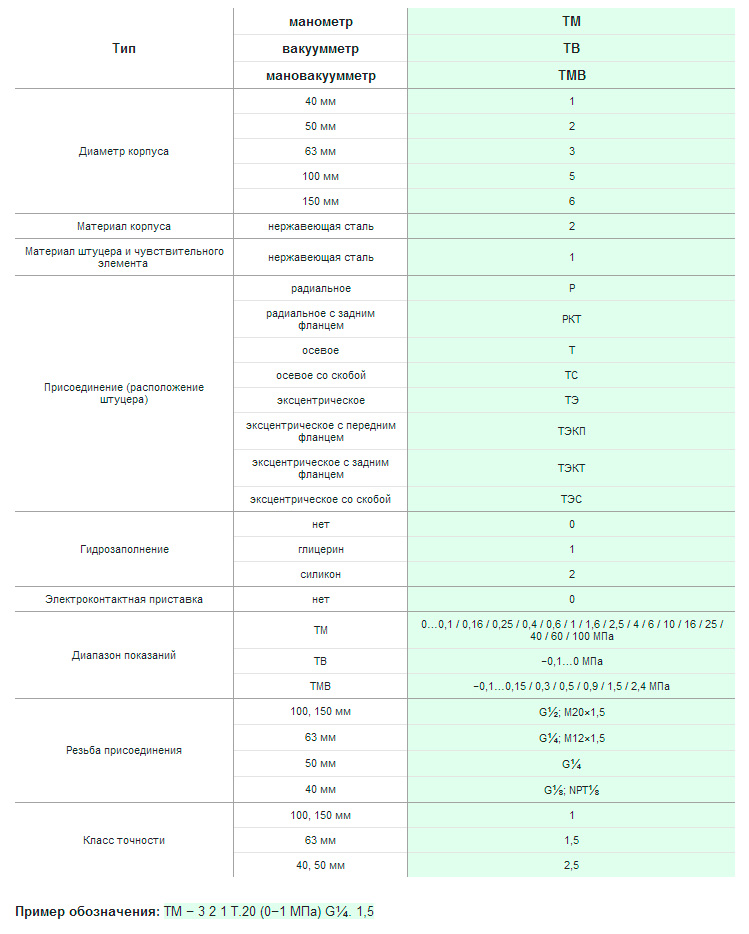

Тип Диаметр корпуса Класс точности Пределы измерений (кгс/см², *0,1МПа) Подключение Цена с НДС, руб.
Резьба Штуцер
ТМ-121 40 2,5 0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 G⅛ радиальный или осевой 500
ТМ-221 50 2,5 0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 G¼ радиальный или осевой 595
ТМ-321 63 1,5 0…1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 М12×1,5 или G¼ радиальный или осевой 655
0…100 / 160 / 250 / 400 / 600 715
ТМ-521 100 1 0…1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 М20×1,5 или G½ радиальный или осевой 1315
0…100 / 160 / 250 / 400 / 600 1520
0…1000 2090
ТМ-621 150 1 0…1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 М20×1,5 или G½ радиальный или осевой 2250
0…100 / 160 / 250 / 400 / 600 2640
0…1000 3160
