Термометры








Общетехнические (осевое присоединение)

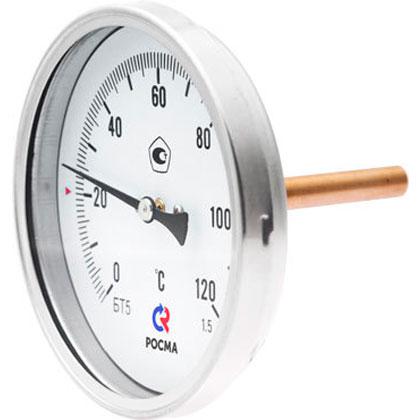

Термометр осевой биметаллический предназначен для измерения температуры жидкостей и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус термометра изготавливается из коррозионностойкой стали, шток — из нержавеющей стали.

Область применения: системы кондиционирования, теплоснабжение, водоснабжение.
При измерении температуры агрессивных сред рекомендуется комплектовать термометр гильзой из нержавеющей стали.

Диаметр корпуса
63, 80, 100, 150 мм

Класс точности
O80, 100, 150 1,5
O63 2,5

Диапазоны показаний температур
-40…+60 °С 0…+60 °С 0…+100 °С
0…+120 °С 0…+160 °С 0…+200 °С
0…+250 °С 0…+350 °С 0…+450 °С

Рабочая температура
Окружающая среда: -10…+60 °C

Степень защиты
IP43

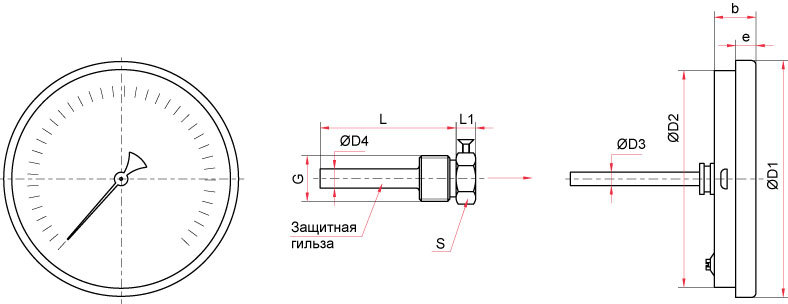

Длина погружной части, мм
46 (кроме O150 или t°=0…+60
или 0…350 / 450 °C для O80 и 100);
64; 100; 150; 200;
250 (кроме O63);
300 (только для O100)

Корпус
Коррозионностойкая сталь

Кольцо
Коррозионностойкая сталь, байонетное, для O63 — запрессованное

Шток
Нержавеющая сталь

Чувствительный элемент
Биметаллическая спираль

Циферблат
Алюминий, шкала черная на белом фоне

Стекло
Инструментальное

Присоединение
Осевое

Резьба присоединения
на гильзе — G½ или M20×1,5

Рабочее давление
на гильзе — 2,5 МПа (25 кгс/см²)

Регулировка
на штоке (для O63) или на корпусе с тыльной стороны

Межпроверочный интервал
3 года — при диапазоне измерений +20…+100 °С, +20…+140 °С
2 года — для всех остальных диапазонов

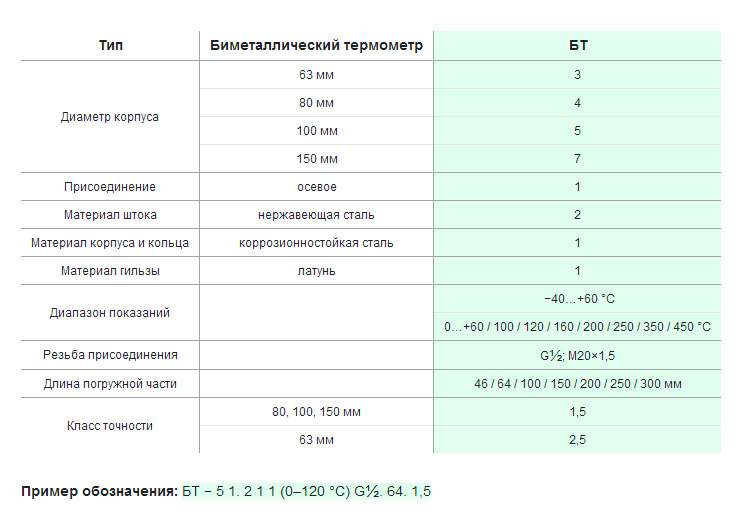

Тип Диаметр корпуса Класс точности Пределы измерения  температуры,  °C Цена с НДС, руб.
L=46* L=64 L=100 L=150 L=200 L=250 L=300
БТ-31.211 63 2,5 -40…0…60 / 100 / 120 / 160 / 200 / 250 215 235 255 290 345
БТ-41.211 80 1,5 255 275 300 325 380 420
БТ-51.211 100 1,5 285 305 335 350 435 500 550
БТ-71.211 150 1,5 505 520 550 585 605
БТ-31.211 63 2,5 0…350 / 450 235 245 270 305 365
БТ-41.211 80 1,5 305 315 365 415 465
БТ-51.211 100 1,5 345 365 390 455 525 580
БТ-71.211 150 1,5 550 600 630 670 695

* — кроме t=60 °C
